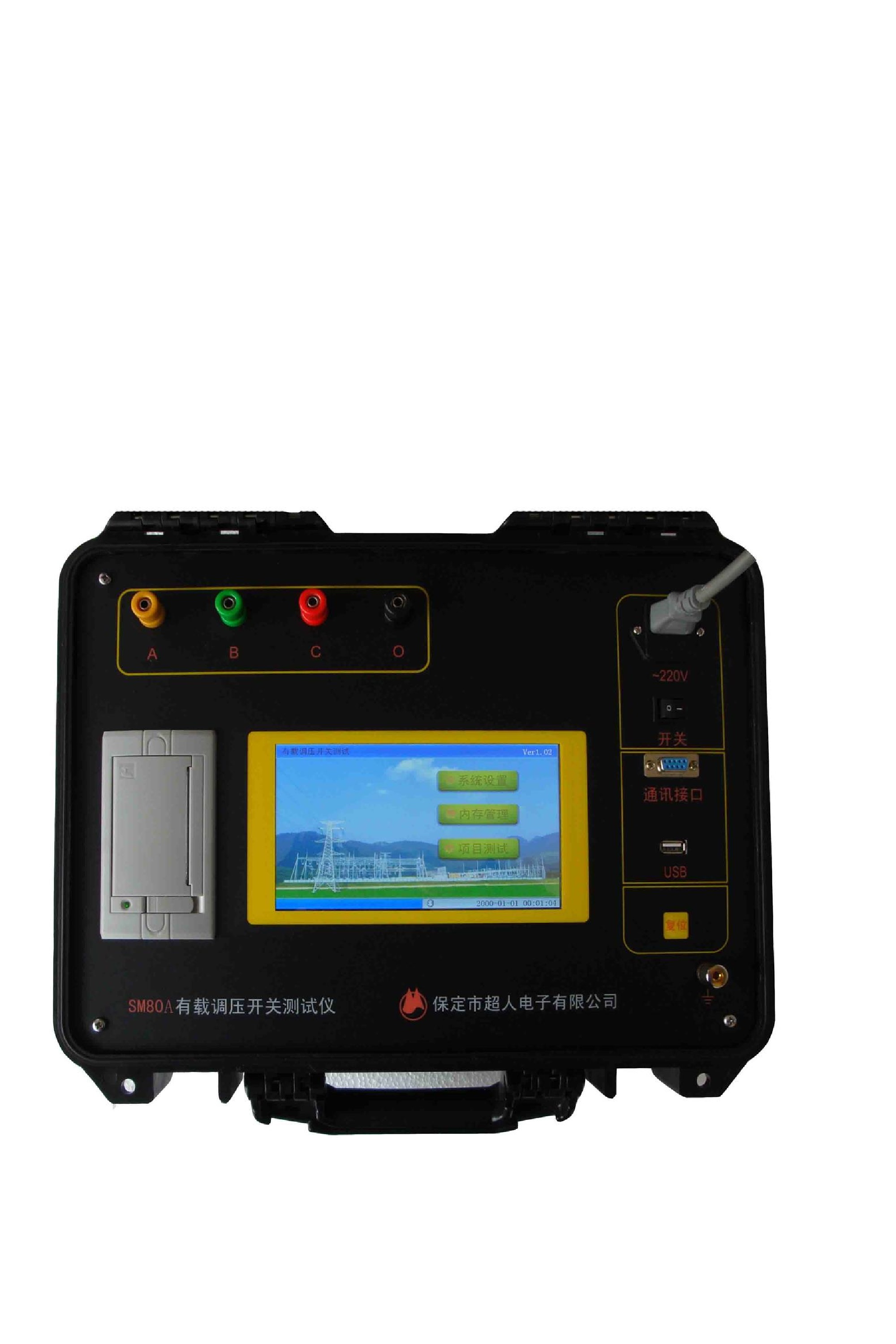

SM80A 有載調壓開關測試儀

SM80A有載調壓開關測試儀是專用于變壓器有載調壓開關過渡特性測試的專用設備，采用直流恒流源測試方法，可測量有載調壓開關的過渡波形、過渡時間、各相瞬時過渡電阻值、三相同期性等。直流測量法的優點是可以準確測量時間參數和電阻值。 SM80C是直流法和交流法集于一體的綜合測試儀，其中交流法測量部分參見SM80B。

1. 主要功能與特點：

1． 可測量有載調壓開關的過渡波形、過渡時間、各相瞬時過渡電阻值、三相同期性等。

2． 可自動計算三相同期誤差、過渡時間和過渡電阻值。

3． 具有0.5A和1A兩個量程，可根據被測繞組進行選擇。

4． 可用于各種單相、三相，帶繞組、不帶繞組有載調壓開關測試。

5． 采用7寸彩色屏觸摸液晶屏，全部漢字菜單及操作提示，接線操作簡單方便。

6． 內置大容量存儲器，可儲存120次400ms的測量波形，可隨時查看歷史數據。

7． 可用Ｕ盤導出測試數據，以便用計算機進行分析和記錄。

8． 具有RS232接口，可連接計算機進行測試、存儲、打印、查詢、數據分析。

2. 主要技術指標：

1. 阻抗測量范圍： 0～40Ω(0.5A)， 0～20Ω(1A)

2. 過渡電阻測量精度：5%±0.1Ω

3. 最大波形記錄長度：400ms(開關動作320ms)

4. 過渡時間測量分辨度：40μs

5. 輸出電流： 0.5A×3，1A×3

6. 工作溫度： -10～40℃

7. 環境濕度：10%～85%

8. 工作電源：AC220V±10%

9. 體積： 350×260×160mm

10. 重量： 5kg (不包括測試線)
