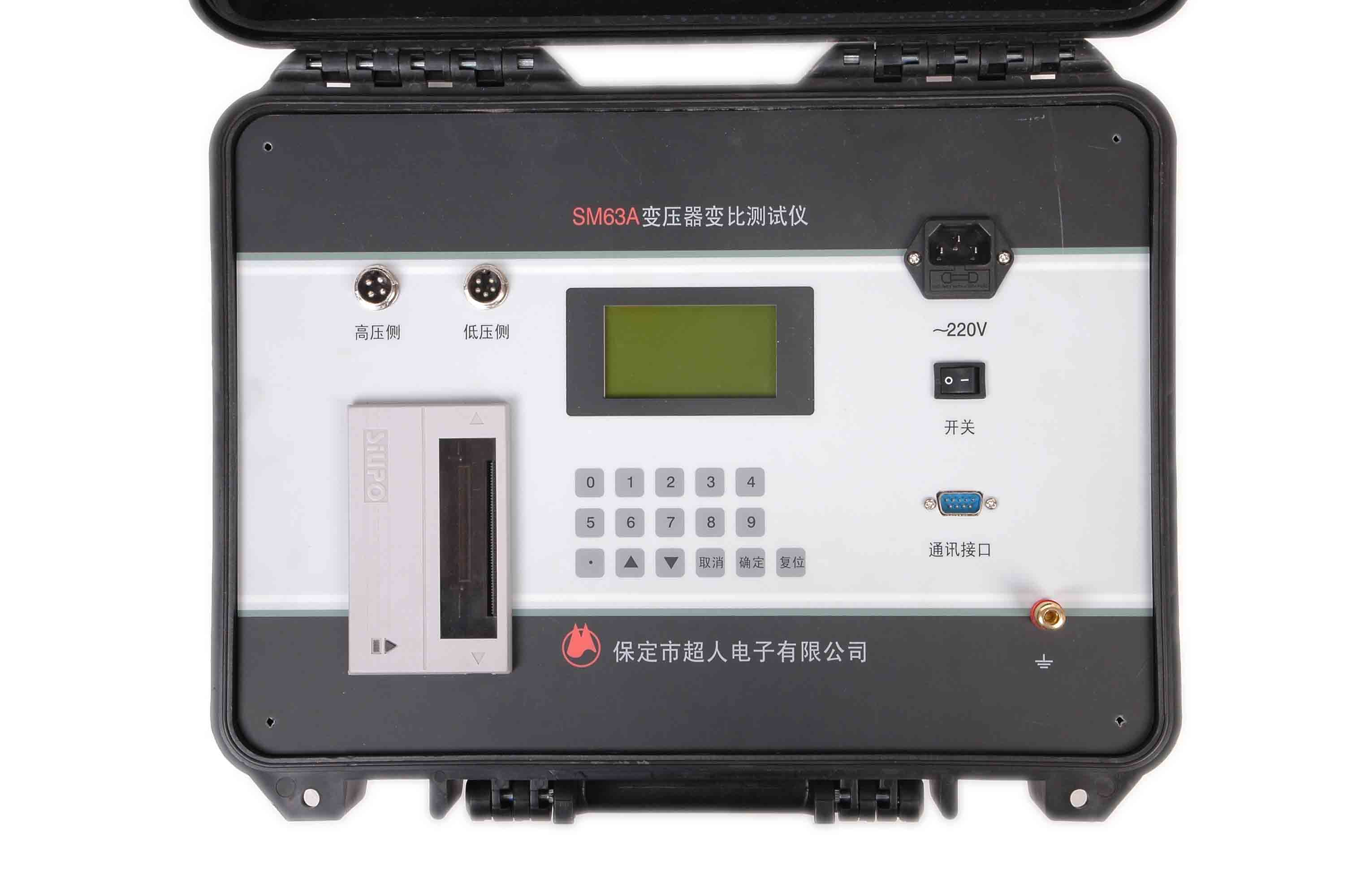

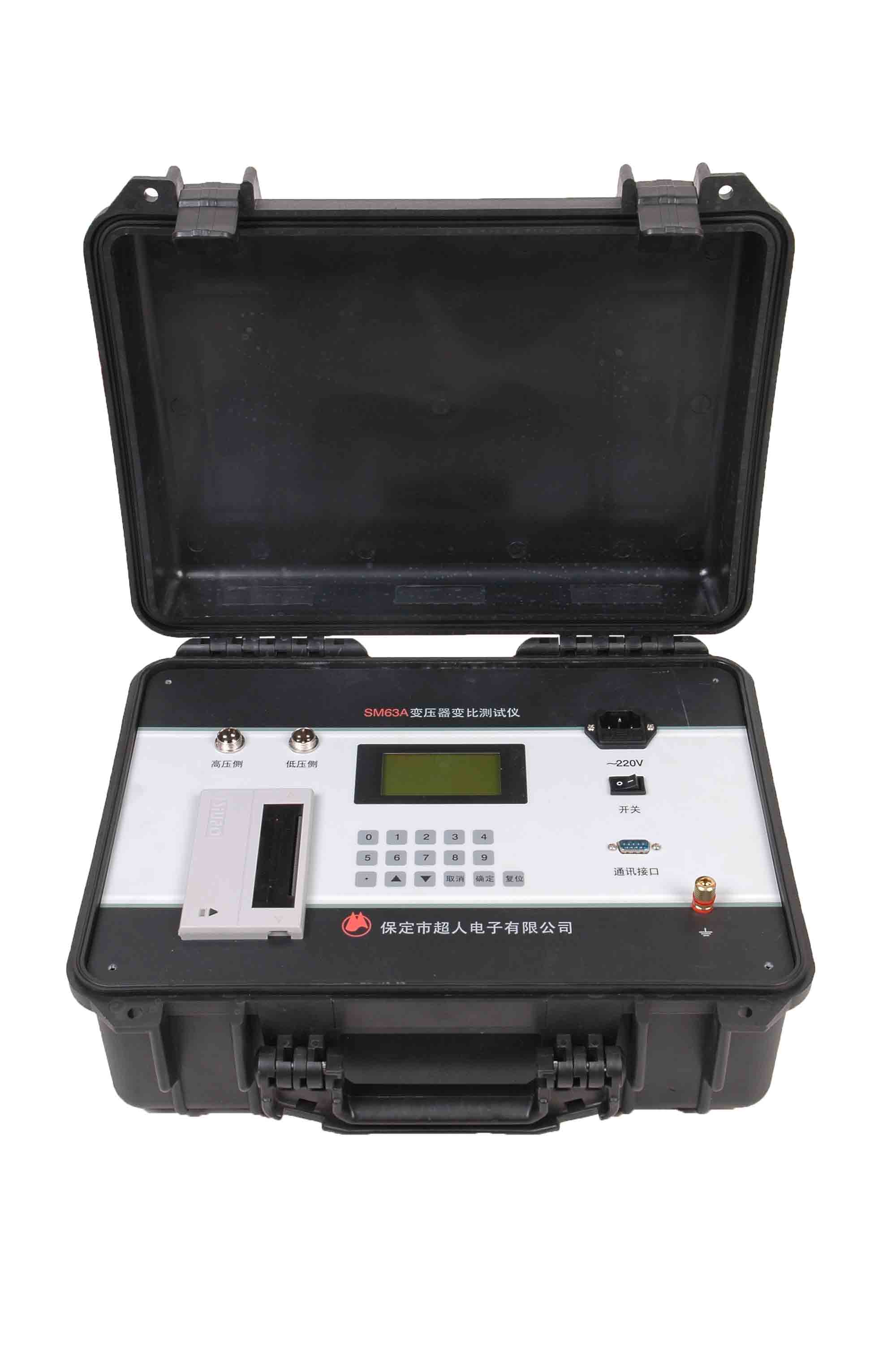

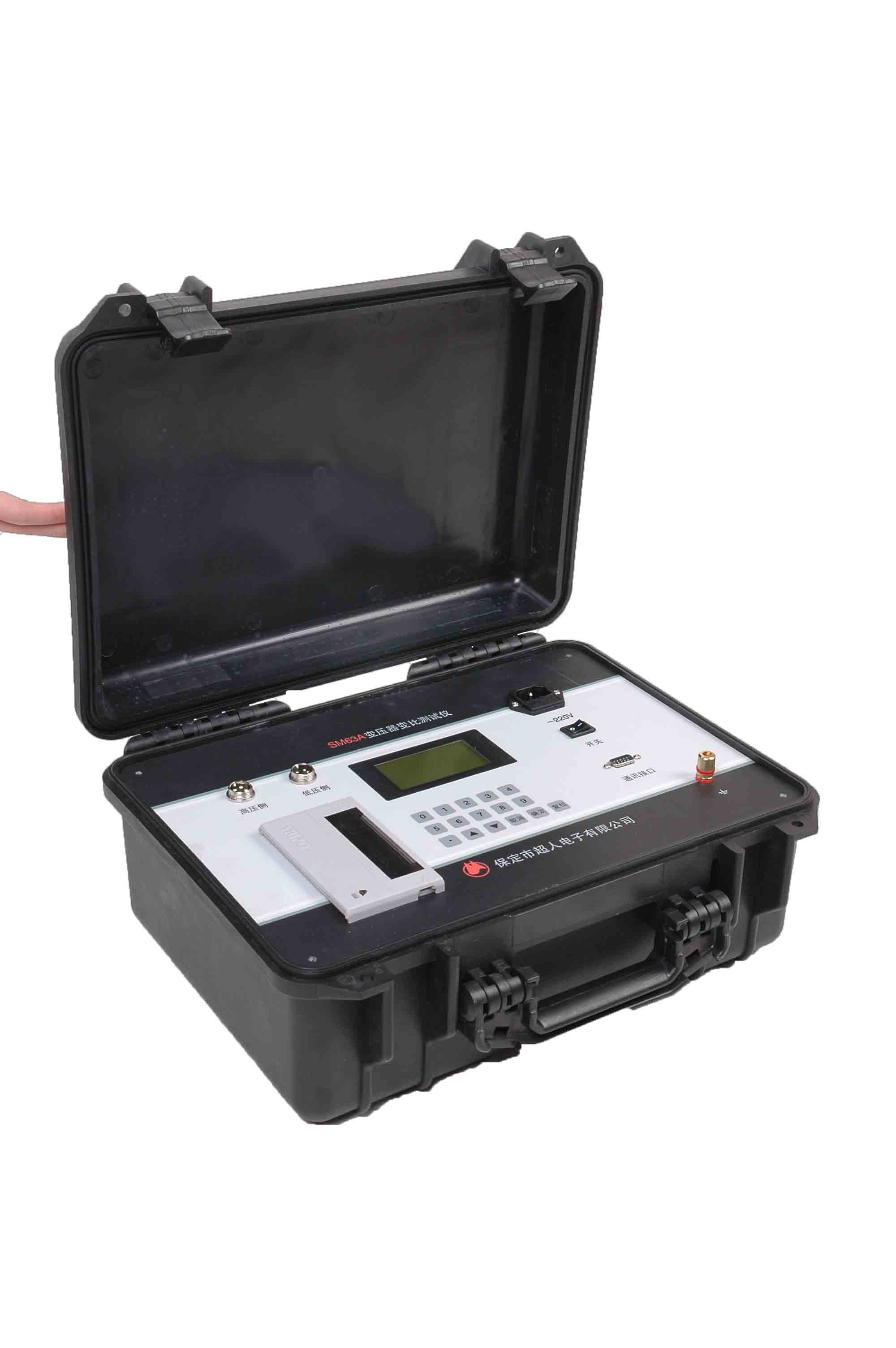

SM63A變壓器變比測試儀是SM63型測試儀的升級產品，在功能設置和技術指標等方面都有不同程度的改進提高，該儀器電路設計精巧，思路獨特，使得其性能優越，功能完善，體積小，重量輕。該儀器內部采用電子式標準互感器作為測量基準，保證測量精度長期穩定可靠，該儀器具有全自動測量功能，無需設置任何參數即可自動完成三相變比、繞組接線方式和組別標號的測量。

SM63A——變比測試新觀念?。?！

一、 接線及注意事項：

1． 使用儀器時請按本使用說明書接線和操作。

2． 接地端子或電源線中的接地端應就近可靠接地。

3． 接線時請注意高壓側和低壓側引線不能接反。

4． 請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、O接線端，低壓側有黃、綠、紅、黑四色測試線分別對應變壓器的a、b、c、o接線端，不要接錯。對于沒有中性點引出的變壓器，相應的黑色測試線懸空即可。對于單相變壓器的測量，使用高壓側A、B和低壓側a、b測試夾。

5． 測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可使用組別分析或自動測量功能。

6． 在測試菜單中“普通型”指一般Y/y、Y/d、D/d、D/y普通聯接組變壓器，“Z-型”變指ZN/y或ZN/d聯接組變壓器，菜單選擇和被測變壓器必須一致。

7． 若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。

8． 本機組別分析功能可顯示高低壓側繞組接線方式和組別標號，在變壓器內部剩磁嚴重的情況下有可能導致接線方式判斷錯誤，但不影響組別標號，也不影響變比和誤差的測量結果及本機其它功能。

9． 對于高低壓側相位差不是30°整數倍的Z-型變壓器及其它特種變壓器，可向我公司提出特殊要求。

二、 主要功能與特點：

1． 全自動變比測量功能，無需設置任何參數即可自動完成三相變比、繞組接線方式和組別標號的測量，輕松操作，一按即可。

2． 可自動測量、三相連續測量、單相測量變壓器變壓比，并可計算變比誤差。

3． 可測量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各種聯結組別的變壓器。

4． 可測量高低壓側繞組接線方式和組別標號，尤其適用于未知組別變壓器測量。

5． 完善的保護功能，具有定量輸出過載保護及過電壓保護。

6． 在激磁電流較大時可自動降低輸出電壓，以適應低額定電壓和大激磁電流的變壓器。

7． 自動跟蹤測量有載開關分接位置，無需重復輸入?yún)?shù)。

8． 體積小，重量輕，測量準確，速度快。

9． 可存儲或打印全部測量結果，本儀器內置不掉電存儲器和微型打印機，可長期保存測量數據并可隨時查閱和打印。

10． 具有RS-232接口，可以和計算機通訊,增強數據統計管理功能。

11． 不掉電日歷，時鐘功能。

三、 主要技術指標：

1． 變比測量范圍：  0.8—5000

2． 變比測量精度：  0.1%（0.8—1000）

0.2% (1000—2000)

0.5% (2000—5000)

3． 測 試 電 壓：   AC20Ｖ—220Ｖ

4． 工 作 溫 度：   -１０℃—４０℃

5． 環 境 濕 度：   １０%—８５%

6． 體       積：   380×260×160mm

7． 重       量：   6Kg  (不包括測試線)
